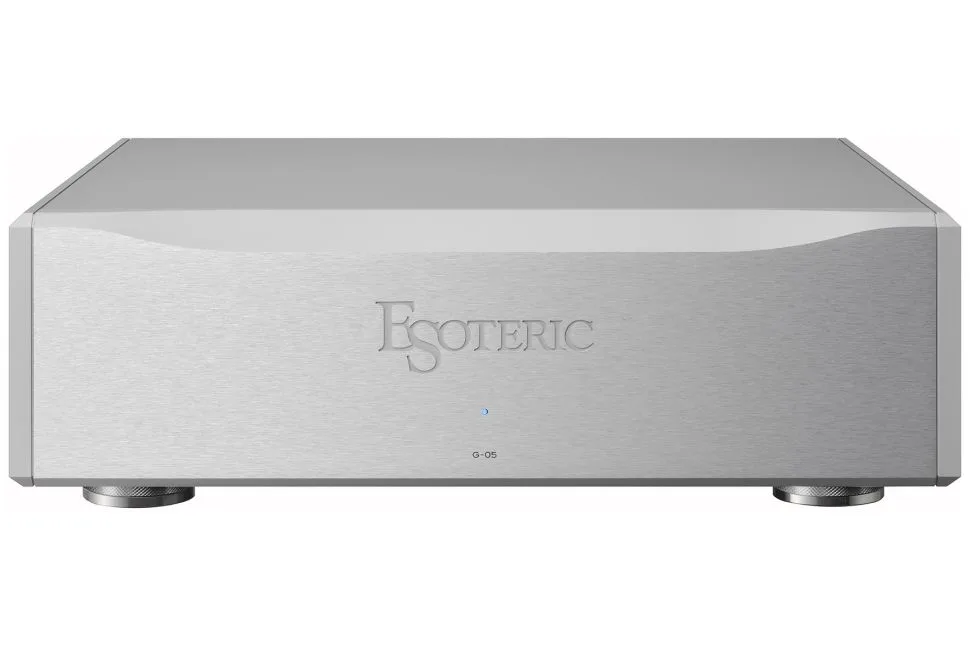

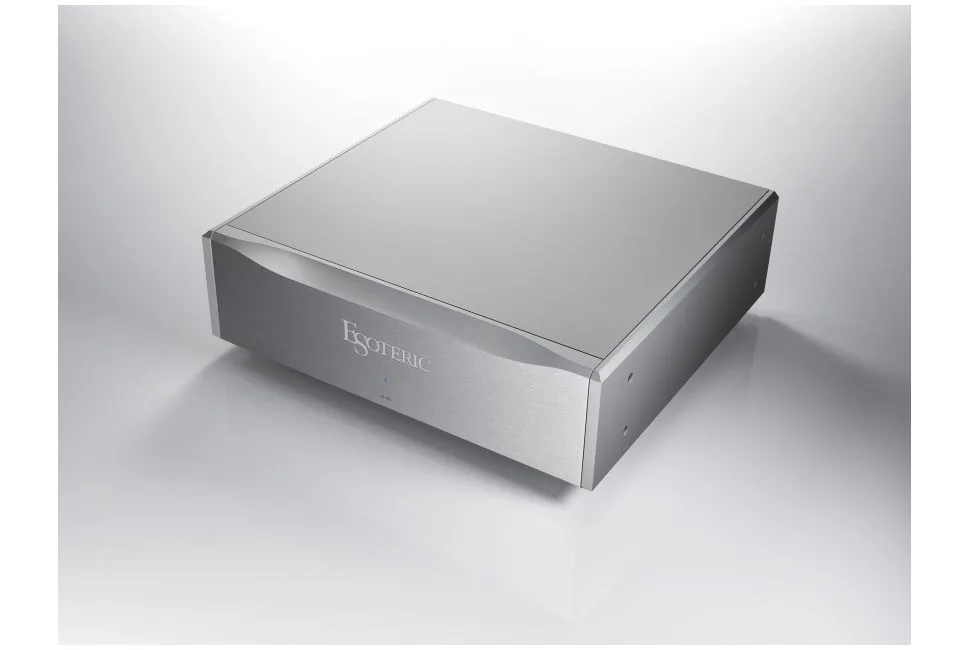

Esoteric G05
Générateur d'horloge maître Esoteric G-05, à module OCXO interne, destiné à synchroniser les lecteurs numériques compatibles des séries K, N et P via une référence 10 MHz.
Description
Le G-05 est un générateur d'horloge maître conçu par Esoteric pour fournir une référence de fréquence externe aux lecteurs numériques compatibles. Il ne reproduit pas de son lui-même : il délivre un signal d'horloge de 10 MHz destiné à remplacer l'horloge interne d'un lecteur Super Audio CD, d'un transport ou d'un streameur réseau disposant d'une entrée d'horloge dédiée, dans le but d'améliorer la précision temporelle de la conversion numérique-analogique.

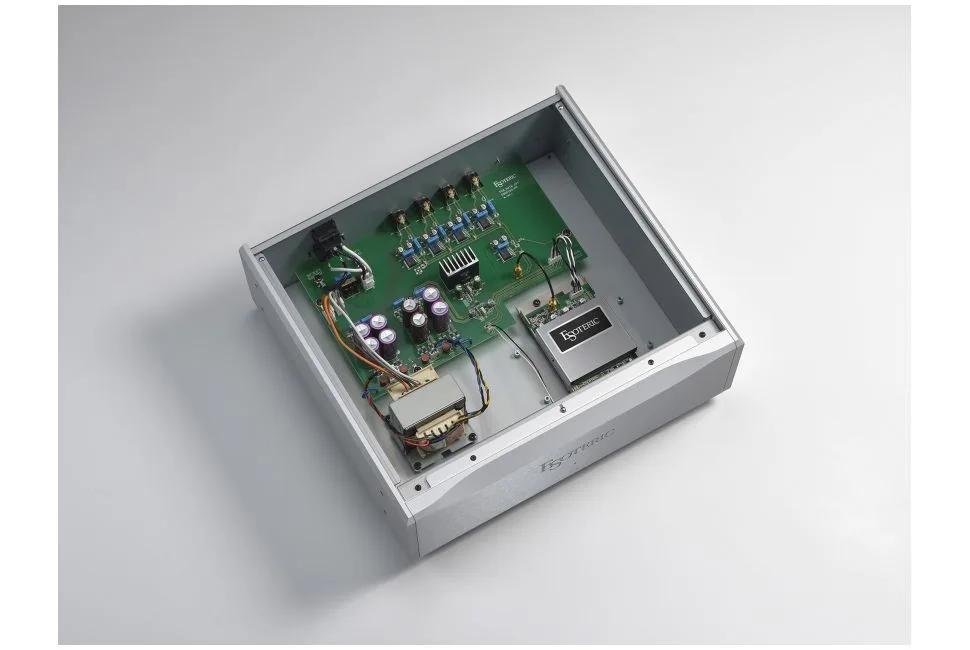

Au cœur de l'appareil se trouve le module « Master Sound Discrete Clock », un OCXO (oscillateur à cristal contrôlé en température) développé en interne par Esoteric. Il repose sur le SXT-03, un grand oscillateur à cristal personnalisé, associé à un système de régulation thermique appelé Master Sound TC, capable de gérer 128 niveaux de chauffage pour maintenir une température de four uniforme. Trois alimentations indépendantes alimentent séparément chaque bloc de circuit, et un circuit tampon Esoteric-HCLD génère une onde sinusoïdale pure de 10 MHz grâce à sa capacité de transfert de courant. La fréquence de sortie annoncée est de 10 MHz avec une précision de ±0,01 ppm, pour un niveau de sortie de 0,5 ±0,1 Vrms sous 50 Ω, distribué sur quatre bornes BNC.

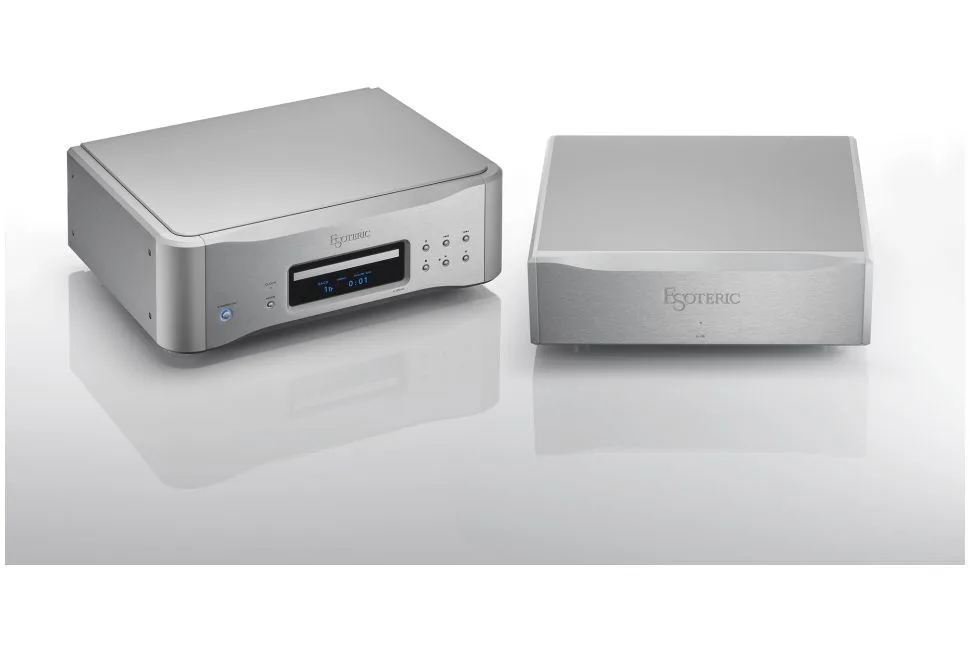

Ce générateur s'adresse aux possesseurs de lecteurs numériques Esoteric haut de gamme équipés d'une entrée d'horloge 10 MHz : les séries Grandioso K et K-0x, les transports et DAC Grandioso P/D et P-0x/D-0x, ainsi que les streameurs et transports réseau de la série N. Il vise les installations où le lecteur numérique constitue déjà un maillon soigné de la chaîne et où l'utilisateur cherche à en exploiter le potentiel de reproduction par une synchronisation externe plus stable que l'horloge intégrée.
Caractéristiques techniques
| Fréquence de sortie | 10 MHz |
| Précision de la fréquence | ±0,01 ppm |

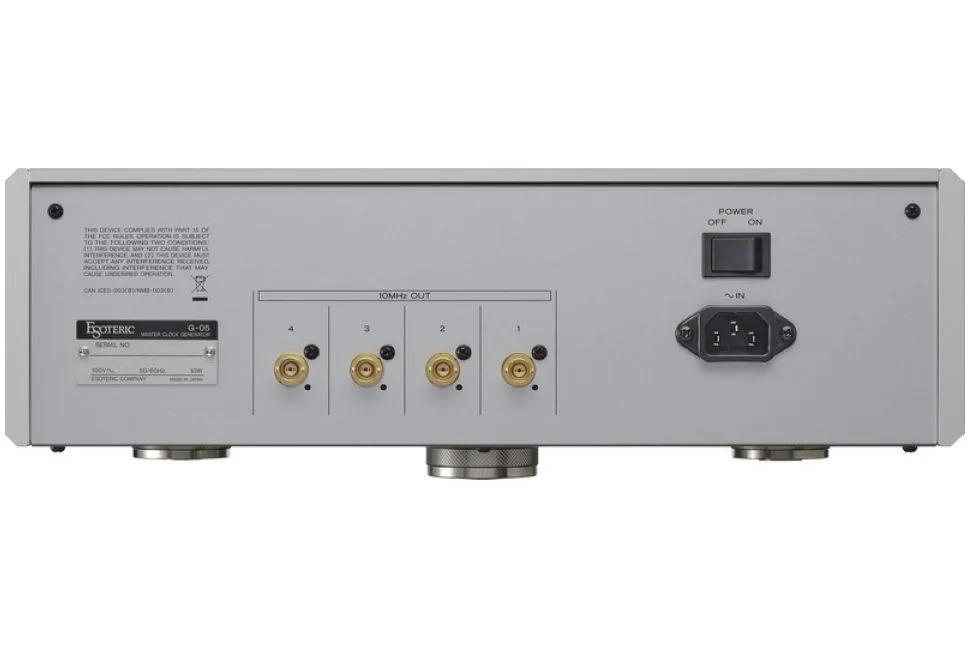

| Connectique | BNC × 4 |
| Niveau de sortie | Onde sinusoïdale 0.5 ±0.1Vrms / 50Ω |
| Dimensions (H × L × P) | 380 × 128 × 350 mm |
| Poids | 10.0 kg |
À vérifier avant d'acheter d'occasion
La stabilité de fréquence dépend entièrement de l'état du module OCXO Master Sound Discrete Clock : après une longue période hors tension, un temps de chauffe est nécessaire pour que le four thermique retrouve son équilibre et que la précision de ±0,01 ppm soit atteinte. Vérifiez la propreté et le bon accrochage des quatre connecteurs BNC, sensibles aux faux contacts et à l'oxydation après des années de branchements. Contrôlez également que les trois alimentations internes délivrent un niveau de sortie stable de 0,5 Vrms sans ronflement ni dérive, signe éventuel de condensateurs vieillissants.
