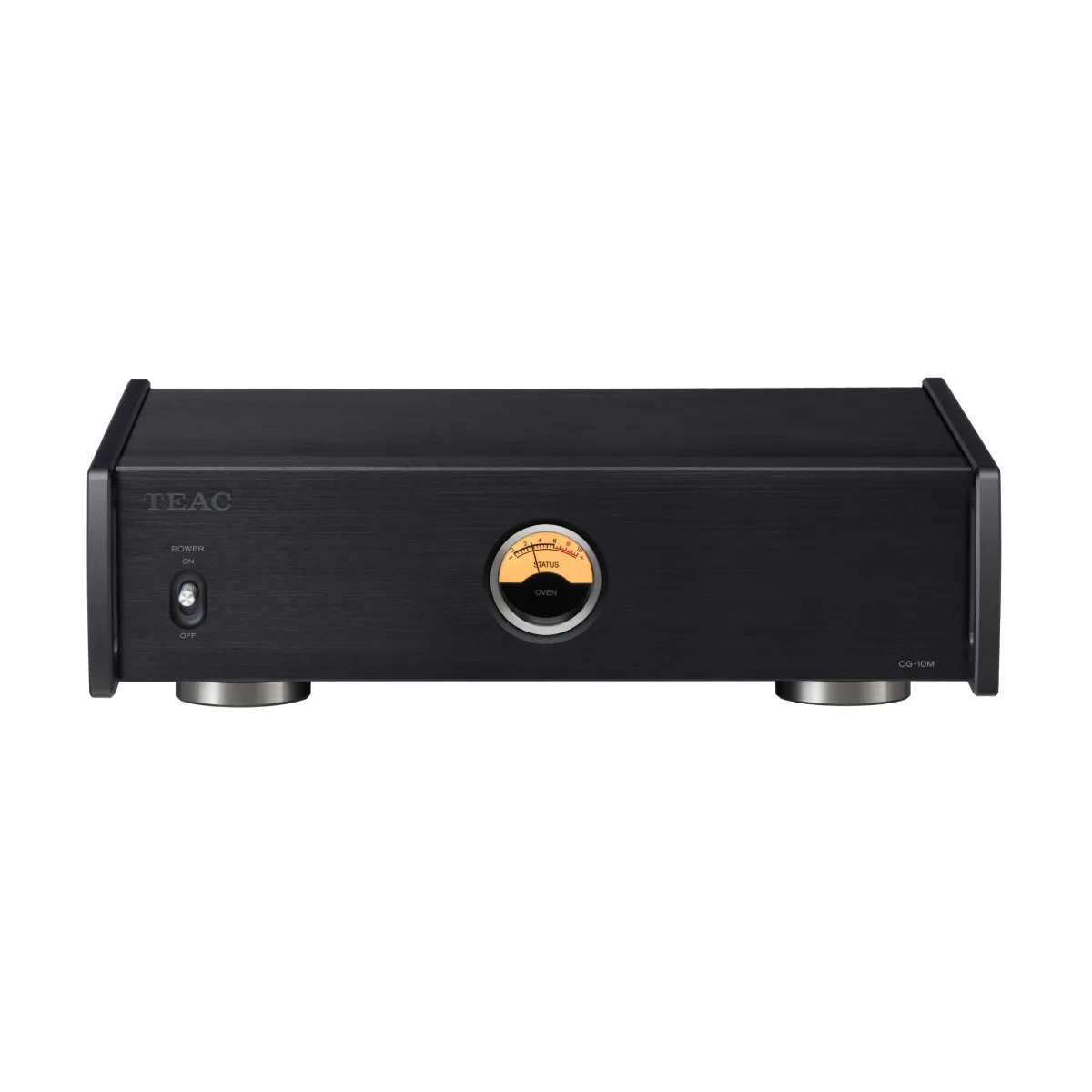

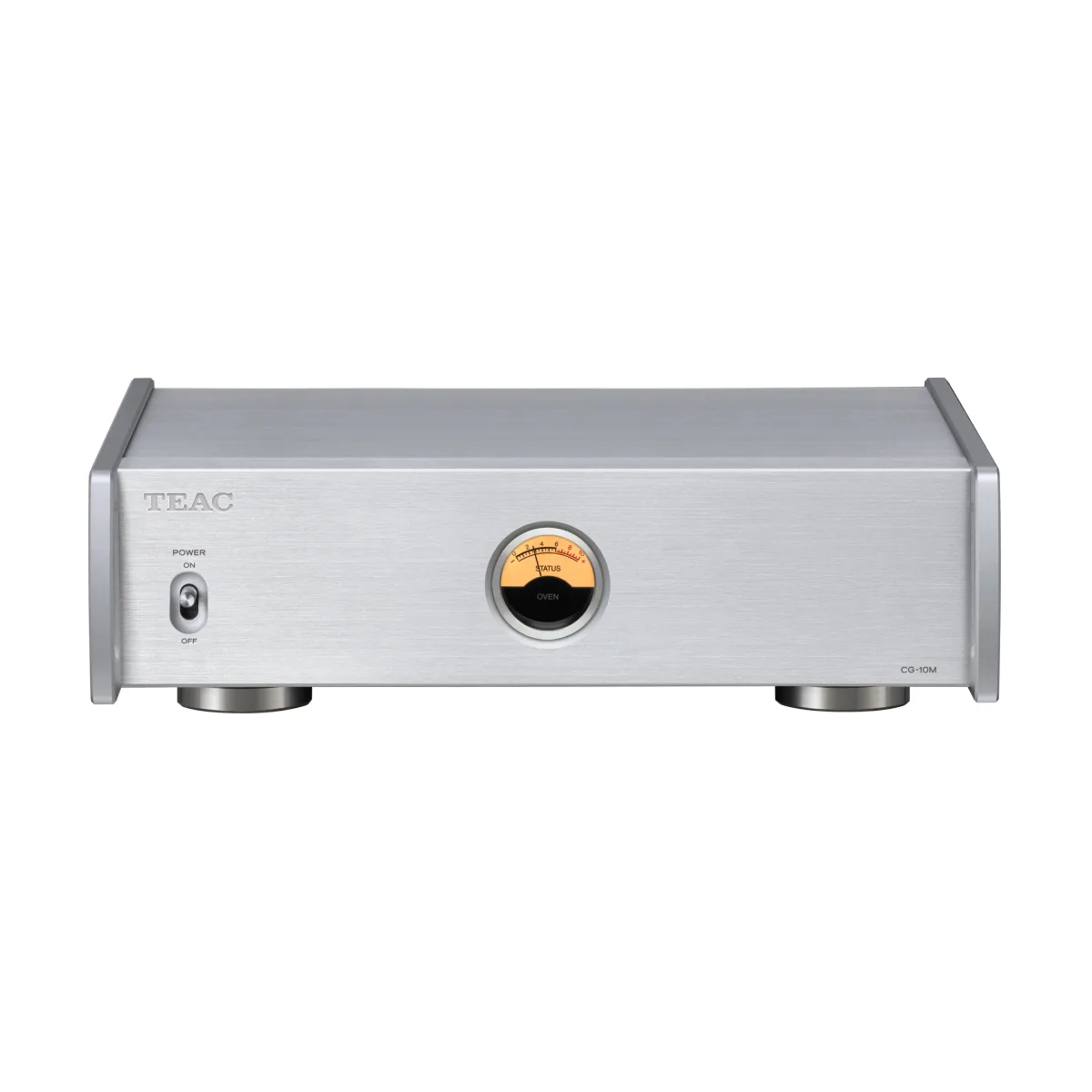

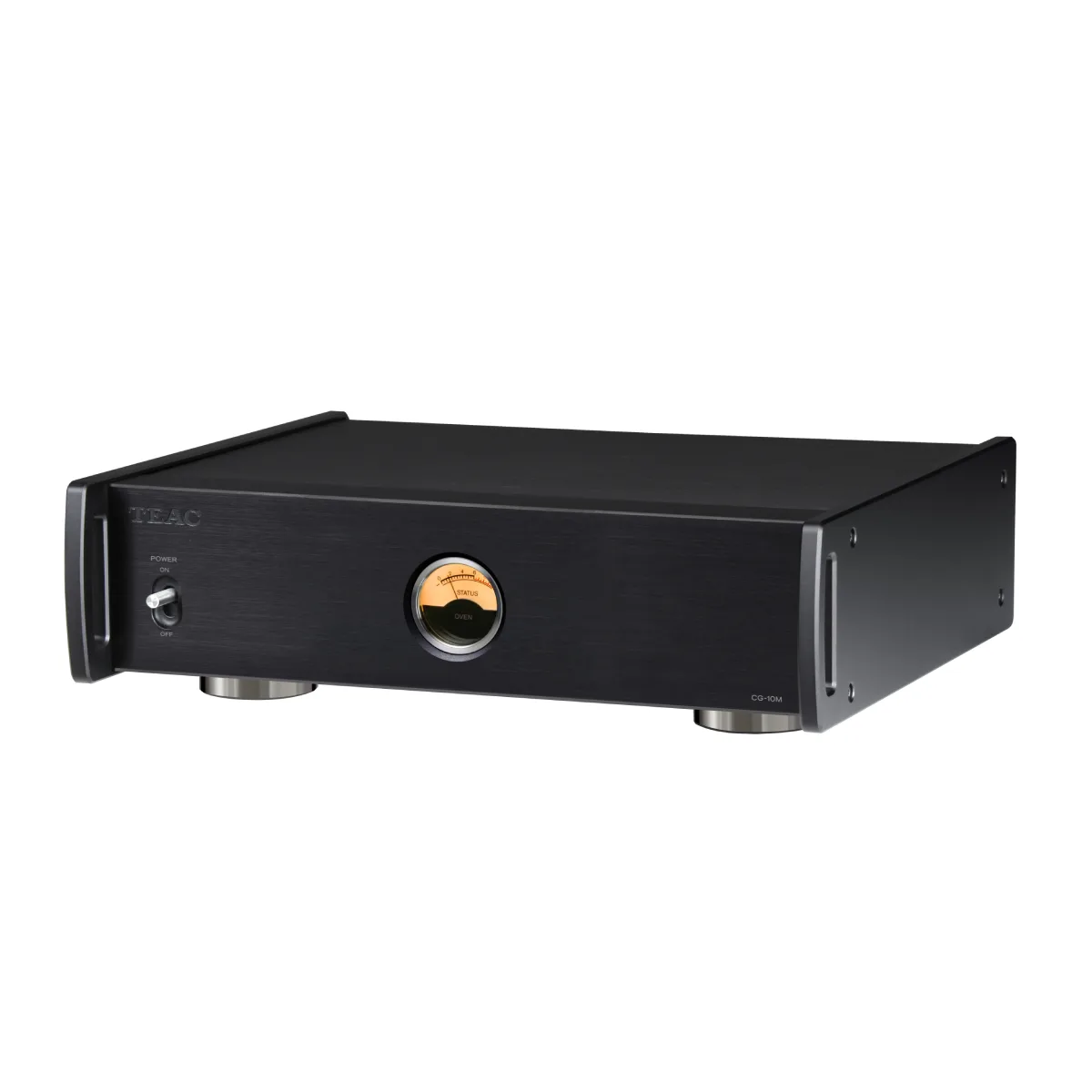

TEAC CG-10MX
Générateur d'horloge maître TEAC à oscillateur OCXO thermostaté, délivrant un signal 10 MHz de haute précision à un DAC ou un lecteur numérique compatible.
Description
Le TEAC CG-10MX est un générateur d'horloge maître externe destiné à fournir un signal de référence à 10 MHz à des appareils numériques compatibles : DAC, lecteurs réseau, lecteurs de CD ou Super Audio CD, transports numériques. Plutôt qu'un maillon de la chaîne de lecture proprement dite, il s'agit d'un dispositif d'accompagnement qui vient synchroniser l'horloge interne des appareils raccordés sur une référence externe stable.

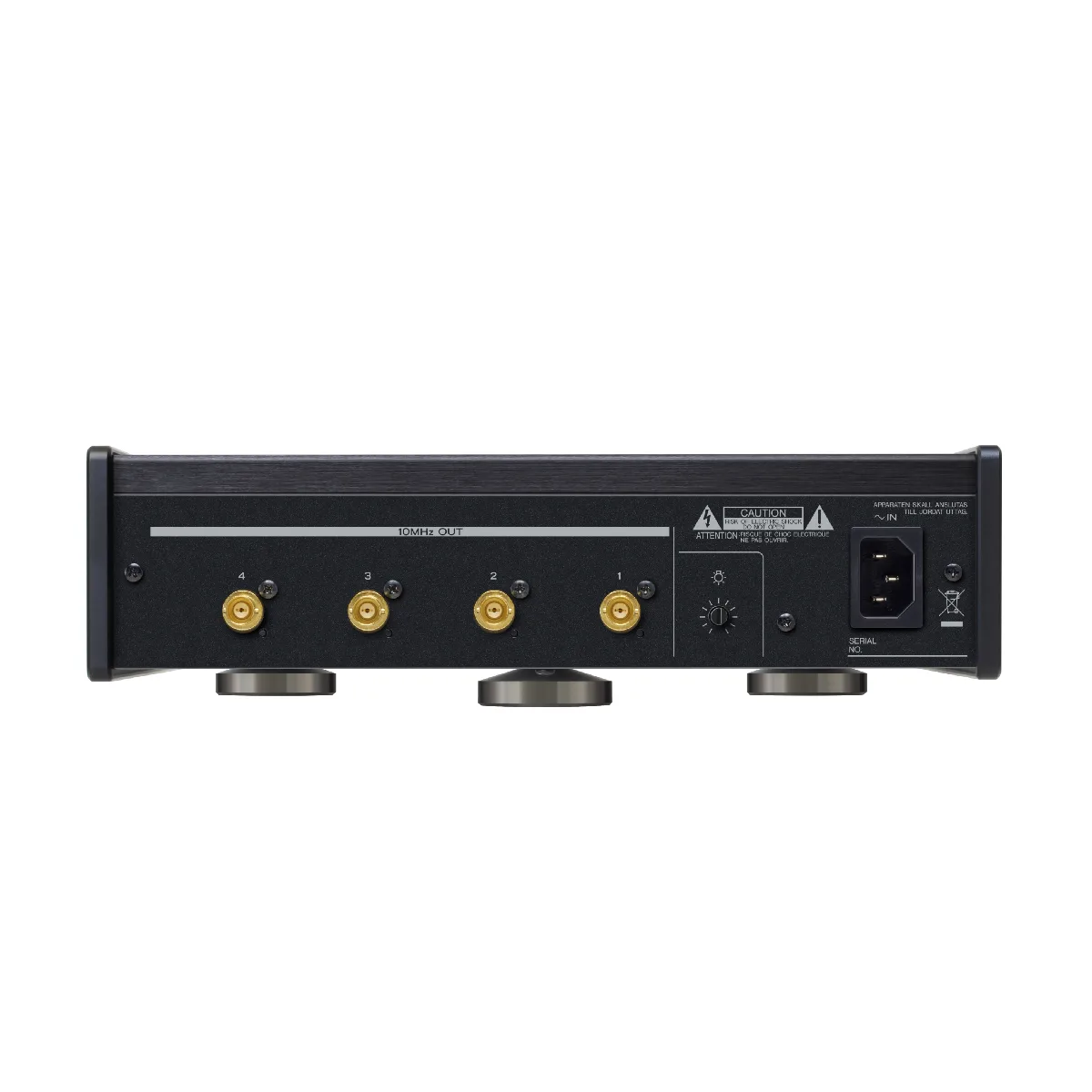

Le cœur de l'appareil est un oscillateur à quartz de type OCXO (Oven Controlled Crystal Oscillator), placé dans une chambre thermostatée afin de limiter les dérives de fréquence liées à la température. Les caractéristiques annoncées sont une stabilité en température de ±3 ppb et une précision de fréquence de ±0,1 ppm à la sortie d'usine, avec un temps de stabilisation de l'horloge de deux minutes après la mise sous tension. Le signal est délivré sous forme d'onde sinusoïdale à un niveau de 0,5 Vrms, avec une impédance de sortie de 50 Ω, via quatre connecteurs BNC plaqués or, ce qui permet d'alimenter jusqu'à quatre appareils simultanément. L'alimentation repose sur un transformateur toroïdal, censé fournir un courant stable nécessaire à la précision de l'horloge délivrée.
Ce type d'appareil s'adresse à des utilisateurs disposant déjà d'un DAC, d'un lecteur réseau ou d'un lecteur CD/SACD acceptant une entrée d'horloge externe 10 MHz, et souhaitant explorer l'apport d'une référence de fréquence externe sur leur installation numérique. Il concerne donc des configurations déjà structurées autour d'une source numérique de qualité, plutôt qu'un usage généraliste.
Caractéristiques techniques
| Sorties d'horloge | BNC × 4 (plaqué or) |
| Fréquence d'échantillonnage de sortie | 10 MHz |
| Impédance de sortie | 50 Ω |
| Niveau de sortie | 0,5 Vrms (onde sinusoïdale) |
| Temps de stabilisation de l'horloge | 2 minutes |
| Caractéristique de température de fréquence | ±3 ppb |
| Précision de fréquence | ±0,1 ppm (à la sortie d'usine) |
| Puissance de fonctionnement | 220-240 V CA, 50 Hz |
| Consommation électrique | 15,8 W (réchauffement), 10,8 W (stable) |
| Température de fonctionnement | +5°C à +35°C |
| Dimensions (H × L × P) | 8,45 × 29 × 24,87 cm |
| Poids | 3,6 kg |
À vérifier avant d'acheter d'occasion
Vérifiez que l'horloge accroche bien ses deux minutes de stabilisation et que les quatre sorties BNC délivrent un niveau constant de 0,5 Vrms, sans chute sur l'une d'elles qui trahirait un connecteur ou une soudure fatigués. L'élément critique reste l'oscillateur OCXO thermostaté : un exemplaire ayant subi un stockage prolongé au froid ou des coupures secteur répétées peut voir sa précision s'écarter des ±0,1 ppm d'origine. Contrôlez également le transformateur toroïdal, sensible aux ronflements après plusieurs années d'usage continu.
